電氣防火限流式保護器
應用背景
1、當用電設備發生短路，漏電，線路高溫等異常工作故障時，快速切斷用電設備電源。
2、對于電動車充電樁，國家標準GB51348-2019《民用建筑電氣設計標準》中13.5.5規定，儲備倉庫、電動車充電等場所的末端回路應設置限流式電氣防火保護器。
3、對于如此龐大數量的充電樁，該如何應用電氣防火限流保護器起？眾所周知，電動車充電樁主要分為兩大類，一類是直流充電樁，俗稱“快充樁”，一類是交流充電樁，俗稱“慢充樁。直接充電樁充電功率一般為30KW、60KW、120KW,交流充電樁充電功率一般為3.5KW、7KW、14KW。如何針對這兩類充電樁進行電氣防火限流保護，一直是應用中的難題。
4、限流、短路保護器、快速切斷電源的設計，首先應建立在安全用電的基礎上。
5、目前充電樁系統本身，沒有能力來判斷用電設備的短路、過流等故障，從而快速切斷電源，容易發生意外用電造成的諸多事故，造成人身以及財產損失的安全隱患。
6、設計安裝電氣防火限流式保護器，可有效解決用電過程中發生的短路、過壓、欠壓、過流、欠流、升溫等故障，達到快速切斷用電設備電源，保證了用電系統的安全，使用電系統處于合理、有效的工作保護狀態，從而為更加安全的用電提供有力保障。

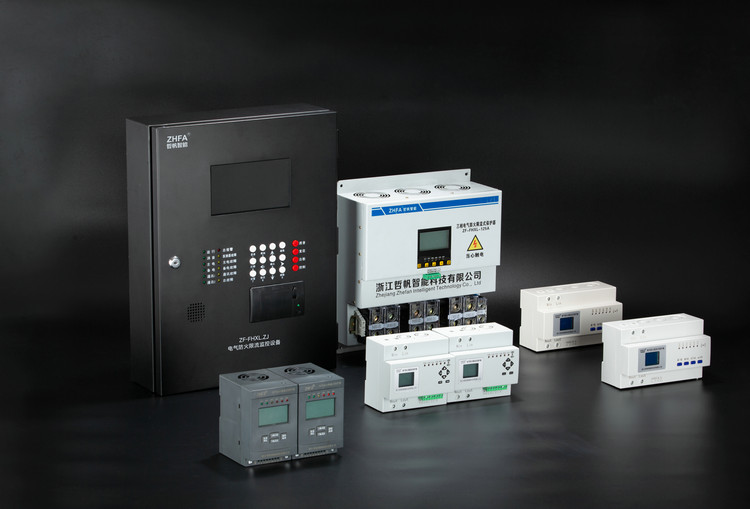

ZF-FHXL系列電氣防火限流式保護器，是一款能實時準確檢測出用電回路的電流，并能以微秒級速度快速限制短路電流以實現滅弧保護，并集電壓、電流、頻率、漏電、溫度、故障電弧檢測等多種功能于一體，且具有智能化分析能力的新型用電安全監控裝置。當用電回路發生電氣事故時，保護器能發出聲光報警信號或上傳至云后臺及時提醒用戶檢查故障，排除可能發生的電氣隱患，防止事故發生。本保護器具有本地通訊和數據遠傳通訊功能，可以通過4G將數上傳到智慧安全監管云服務系統，組成智慧用電安全監管服務系統網絡。
電氣防火限流式保護器適用于學校、醫院、商場、賓館、娛樂場所、寺廟、 文物建筑、 會展、住宅、倉庫、 幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。
設置了電氣火災監控系統的檔口式家電商場、批發市場等場所的末端配電箱應設置電弧故障火災探測器或限流式電氣防火保護器。儲備倉庫、電動車充電燈場所末端回路應設置限流式電氣防火保護器。
第9.2.1條 文物建筑內的低壓配電線路應設置電氣火災監控系統，其產品應符合GB14827的要求，重要用電設備的電源接入處宜設置限流式斷路保護裝置。
2.0.12電氣防火限流保護器，當被保護的電氣線路上發生短路或過載的電流超過保護器設定的整定值時，能以微秒的速度實行快速分斷限流保護，使得線路中的瞬時電流不再繼續急劇上升而引發電氣火災的電氣保護裝置。其短路限流時間不大于150μs，過載限流時間視過載電流的大小在3S-60S之間延遲執行限流保護。
4.4 幼兒園、老年人建筑、集體宿舍及電動車充電站等場所的末端配電箱宜設置電氣防火限流式保護器。
