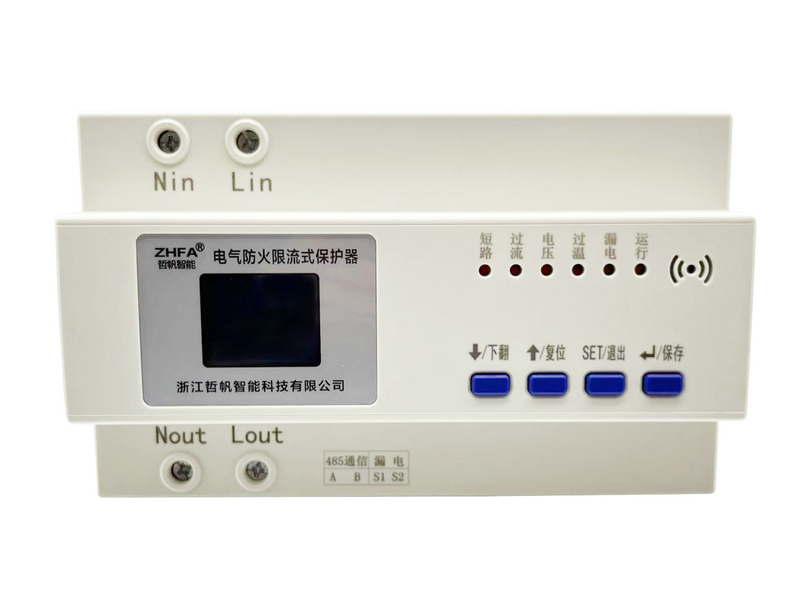

ZF-FHXL電氣防火限流式保護器

一、概述

　　　　電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。

　　　　 電氣防火限流式保護器是單相限流式保護器，最大保護電流為 63A。可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。

二、產品的技術特點

1、保護器能實時監測電線電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，有效抑制因短路電流過大所引起的電氣火災事故。

2、當被保護線路在電流過載，且過載持續動作時間時，保護器啟動限流保護。

3、當保護器的工作環境溫度和保護器內部器件溫度超過設定值時，保護器實施超溫保護，防止過溫造成產品損壞。

4、保護器在進行任何保護時，均能發出聲光報警指示，提醒用戶線路或產品出現故障，以從顯示屏上查看故障類型，其中聲光報警嘛通過復位按鈕長按消除故障。

5、保護器具有一路485通信端口，可以將數據發送到后臺監控系統，可以實現遠程控制，監控后臺是監控主機，產品內部預留無線功能，可以發送數據至云平臺，實行遠程監測數據及控制。

三、產品的技術參數

參數類別		指標
供電電壓		AC 220V，50HZ
功耗		功耗≤50VA（無負載情況下）
尺寸		長180mm 寬110mm高90mm
顯示方式		LCD 液晶顯示
保護電流		0~63A 可設置
短路保護時間		<150μs
過載保護		動作范圍：100%~120%；動作延時：3~60s
過壓保護		動作范圍：≥260V；動作延時：0~60s
欠壓保護		動作范圍：≤180V；動作延時：0~60s
溫度監 測	監測范圍	0~85℃（精度±2℃）
	報警設置	動作范圍：60~85℃；動作延時：0~60s
漏電流監測	監測范圍	50~1000mA（精度：±2% 或 ±5mA）
	報警設置	動作范圍：50~1000mA；動作延時：0~60s
報警方式		聲光報警（其中聲音可以通過復位按鍵消除）
通訊		1 路 RS485 接口；1 路 4G或NB無線 通訊(選配)
安裝使用環境	工作場所	無雨雪直接侵襲、無腐蝕性氣體、粉塵，無劇烈震動 的場所
	工作環境溫度	-10 ~+55℃
	相對濕度	空氣的相對濕度不超過 95%
	海拔高度	≤2000m
	安裝方式	導軌式

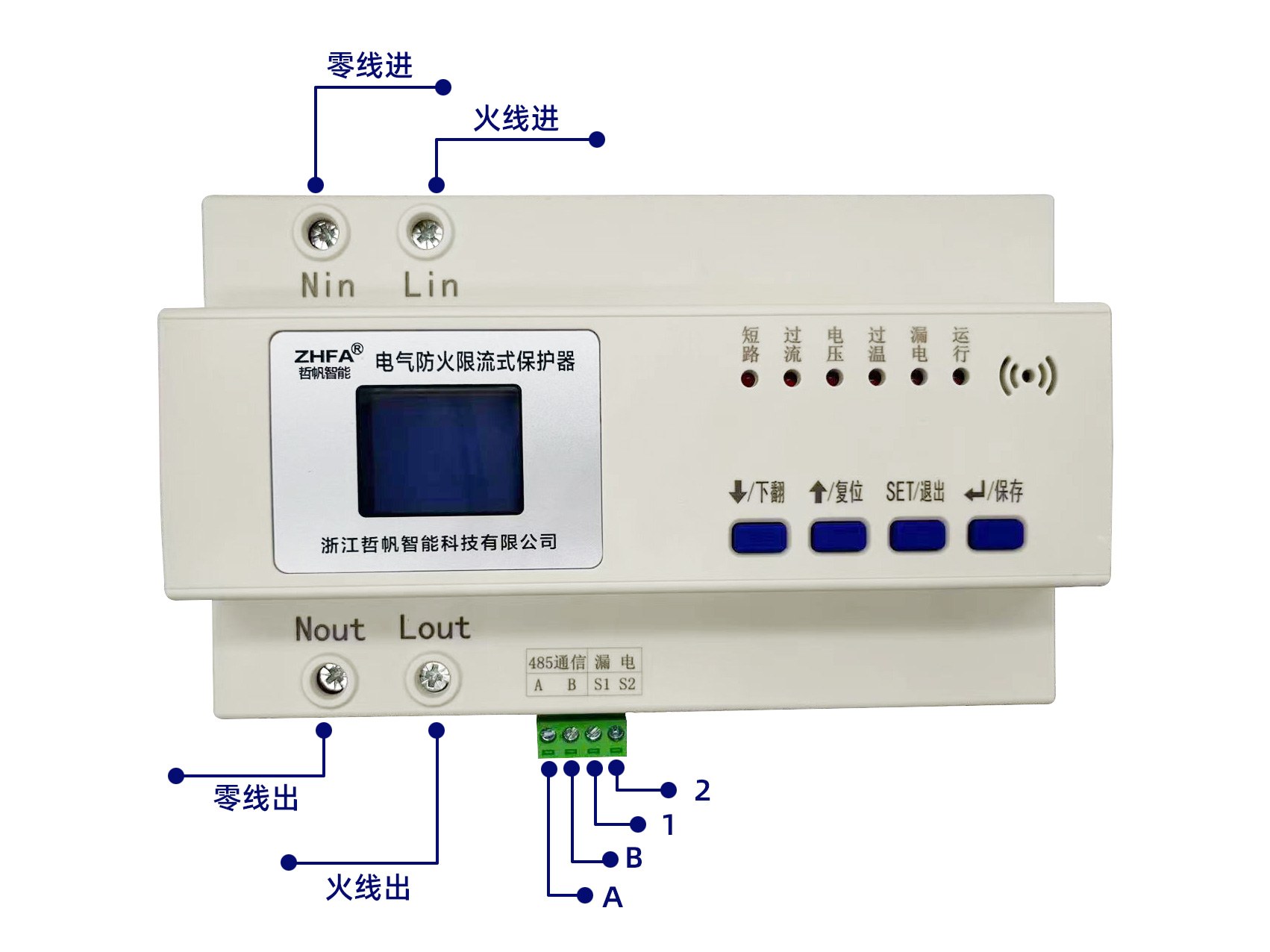

四、產品安裝與接線

五、產品的操作與使用

5.1指示燈定義

運行：儀表正常運行時，該指示燈閃爍

漏電：儀表監測到被保護線路短漏電時，該指示燈常亮

過溫：儀表監測到被保護內部超溫保護時合閘，該指示燈常亮

電壓：儀表監測過過欠壓保護時或合閘，該指示燈常亮

過流：儀表監測到過流過載保護時合閘，該指示燈常亮

短路：儀表監測到短路保護時合閘，該指示燈常亮

5.2按鍵操作說明

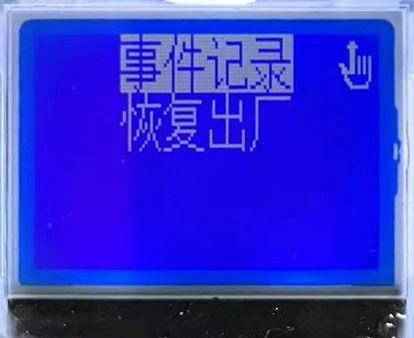

↓/下翻：運行界面下用于查詢事件記錄。后臺菜單界面下用于菜單移位。

↑/復位：運行界面下用于故障報警復位。后臺菜單界面下用于菜單調整差數。長按復位，儀表嘗試重新供電。

SET/退出：菜單 按鍵，用于進入菜單參數等輸入信息確定。按下后可進入設置參數。在主頁模式時，點按可進入菜單界面，需要輸入密碼。

保存：設置模式下，用于確定密碼，確定保存參數。

5.3進入運行模式

開機后，軟件初始化完成后，默認進入的模式就是運行模式。主界面顯示電壓、電流、溫度的實時值、設備的運行及故障狀態，以及地址版本等信息。

1)報警狀態復位

　　當設備發生報警時，會自動跳轉至主界面，并且相應的報警信息。此時如果設備狀態恢復了正常，但是設備還是會鎖定在報警狀態。并且回路不輸出，此時如果報警或故障已經排除，可以長按“復位”按鍵，進入正常工作狀態。

2)參數設置

　　在任意的運行正常的界面下，點按“SET/退出”鍵，設備進入輸入密碼界面，通過輸入密碼輸入按“保存”鍵進入菜單進行地址碼和參數設置

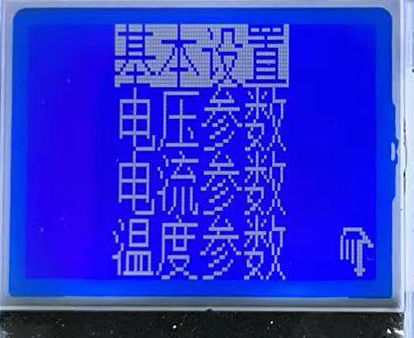

5.4菜單功能

“基本設置”：設置保護器時間、日期、地址碼設置。

“電壓參數”：設置保護器過壓、欠壓保護值。

“電流參數”：設置保護器過載電流保護值。

“溫度參數”：設置保護器溫度保護值。

六、注意事項

1、在選用限流式保護器時，限流式保護器的額定電流應該與其前一級的斷路器的額定電流保持一致。例如，當限流式保護器輸入端斷路器的額定電流為32A時，應選用32A規格的限流式保護器。為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。

2、ZFDQXL系列采用限流式保護器應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，安裝時讓保護器周圍至少有5CM通風散熱區域。

3、為確?？煽窟B接，接線時應嚴格按照接線圖接線，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護器工作不正常，線頭應采合適大小的U形冷壓頭壓接后，再插入保護器相應端子上并將螺釘擰緊壓實。

4、保護器上電前，應先斷開所有的負載分路斷路器，待保護器上電完成，顯示屏顯示電壓電流后可合上各個負載斷路器， 嚴禁限流式保護器帶載上電。

5、保護器內部帶有交流電，嚴禁非專業人士擅自打開產品外殼。保護器在使用期間，若被保護器線路發生短路或過載故障而被限流式保護時，保護器仍處于帶電狀態，不允許隨意碰觸用電線的金屬部分，應先斷開所有的負載分路斷路器，然后長按保護器的復位按鍵2秒鐘，待保護器恢復正常運行時，再依次閉合名負載支路斷路器。在閉合某一分路斷路器時，若保護器又發生限流保護時，則可根據顯示屏提示的故障信息，分析判斷該支路的故障，及時排除后重新復位上電，再依次閉合各負載分路斷路器，嚴禁限流式保護器帶載復位。

6、當保護器因超溫而發生限流保護時，則可能是因?yàn)樨?fù)載電流過大，環境溫度過高或通風散熱不良等原因?qū)е拢赏ㄟ^(guò)加強通風等措施，等保護器溫度降下來后，再長按復位鍵，使保護器復位。復位時要先斷開各支路斷路器，等保護器恢復正常運行時，再把各支路斷路器閉合。
